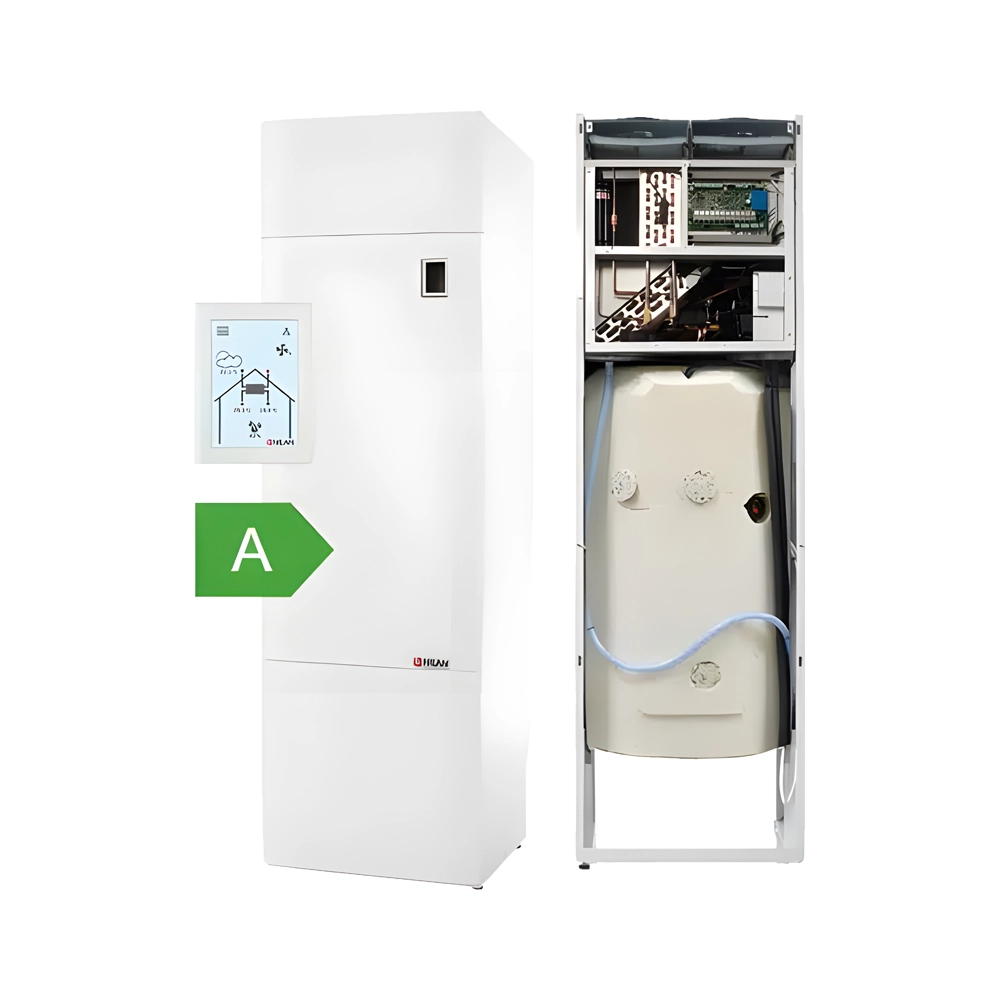

Poistoilmalämpöpumppu Nilan EC

Nilan EC – ilmanvaihto, käyttöveden lämmitys ja tuloilman viilennys yhdessä laitteessa

Nilan EC yhdistää ilmanvaihdon, poistoilman lämmöntalteenoton, lämpimän käyttöveden tuotannon ja aktiivisen tuloilman viilennyksen. Se on tarkoitettu koteihin, joissa varsinainen tilojen lämmitys hoidetaan erillisellä järjestelmällä, esimerkiksi sähkölämmityksellä.

Integroitu 180 litran lämminvesivaraaja ja ilmanvaihtotekniikka muodostavat tilaa säästävän kokonaisuuden. EC soveltuu sekä uudisrakennuksiin että vanhan ilmanvaihtokoneen ja lämminvesivaraajan uusimiseen, kun kohteen tekniset edellytykset on varmistettu.

Lämmöntalteenotto lämpöpumpulla

Nilan EC poistaa asunnosta kosteaa ja käytettyä ilmaa sekä tuo tilalle suodatettua ulkoilmaa. Aktiivinen lämmöntalteenotto tarkoittaa, että lämpöpumppu ottaa poistoilmasta lämpöenergiaa talteen ja siirtää sitä käyttöveteen sekä tuloilmaan.

Poistoilman lämmön hyödyntäminen vähentää tarvetta tuottaa käyttöveden ja tuloilman lämpöä pelkillä sähkövastuksilla. Toteutuva energiankulutus riippuu muun muassa ilmamääristä, käyttöveden kulutuksesta ja laitteen asetuksista.

Tuloilman lämmitys tukee kodin lämmitystä, mutta Nilan EC ei korvaa erillistä päälämmitysjärjestelmää. Laitteessa ei ole EC9-mallien sisäänrakennettua sähkökattilaa vesikiertoiseen lämmönjakoon.

Aktiivinen tuloilman viilennys kesällä

Kesällä Nilan EC:n lämpöpumppu viilentää asuntoon puhallettavaa tuloilmaa. Laite voi tuottaa noin 6–8 °C ulkoilmaa viileämpää tuloilmaa, joka jaetaan huoneisiin ilmanvaihtokanaviston kautta. Viilennyksessä talteen otettu lämpö hyödynnetään samalla käyttöveden lämmittämiseen.

Lämpötilaero tarkoittaa ulkoilman ja tuloilman välistä eroa, ei huonelämpötilan laskua. Sisälämpötilaan saatava vaikutus riippuu muun muassa ilmamäärästä, auringonpaisteesta ja rakennuksen lämpökuormasta.

Huomioi kanaviston eristys ennen viilennyskäyttöä. Nilan EC:n tuloilman viilennys edellyttää viileää ilmaa kuljettavilta kanavilta asianmukaista lämmöneristystä ja tiivistä höyrynsulkua kondenssin ehkäisemiseksi. Puutteellisesti eristettyjen kanavien pinnoille voi tiivistyä kosteutta, joka voi aiheuttaa kosteus- ja homevaurioita. Kanaviston soveltuvuus ja eristys tarkistetaan laitteen asennusohjeiden ja ilmanvaihtosuunnitelman mukaisesti, erityisesti vanhan laitteen vaihtokohteissa.

SOL-energiakierukka ulkoisen lämmönlähteen hyödyntämiseen

Nilan EC:n lämminvesivaraajassa on vakiona SOL-energiakierukka. Sen avulla käyttöveden lämmityksessä voidaan hyödyntää esimerkiksi aurinkolämpökeräinten tai vesikiertoisen takan tuottamaa lämpöä.

Ulkoisesta lämmönlähteestä saatava energia voi vähentää käyttöveden lämmittämiseen tarvittavaa ostosähköä. Hyöty riippuu lämmönlähteen tuotosta ja lämpimän veden kulutuksesta. Ulkoinen lämmönlähde sekä sen liitäntä, putkistot, pumput ja ohjaus muodostavat erikseen suunniteltavan kokonaisuuden. Pelkkä SOL-kierukka ei ole valmis aurinkolämpöjärjestelmä.

Aurinkolämpökeräimet tuottavat kierukkaan siirrettävää lämpöä. Sähköä tuottavien aurinkopaneelien hyödyntäminen ei itsessään edellytä energiakierukkaa. EC toimii myös ilman kierukkaan liitettyä ulkoista lämmönlähdettä.

180 litran ruostumaton lämminvesivaraaja

Integroitu varaaja varastoi lämmintä käyttövettä kodin päivittäisiin tarpeisiin. Käyttövettä lämmitetään poistoilman energialla, ja varaajassa on lisäksi sähkövastus.

Nykyisen mallin ruostumaton varaajasäiliö ei tarvitse säännöllistä suoja-anodin vaihtoa. Käyttöveden riittävyyttä arvioitaessa huomioidaan asukkaiden määrä ja lämpimän veden käyttötottumukset.

Helppokäyttöinen ohjaus ja tarpeenmukainen ilmanvaihto

Nilan EC:n toimintoja hallitaan HMI-kosketusnäytöllä ja CTS 602 -ohjausjärjestelmällä. Kosteusanturi mahdollistaa ilmanvaihdon ohjauksen sisäilman kosteuden perusteella. Hiilidioksidipitoisuuteen perustuva ohjaus on mahdollinen lisävarusteena saatavalla hiilidioksidianturilla.

Suodatinvaihtomuistutus auttaa huolehtimaan suodattimien kunnossapidosta. Laitteen toimintaa tukevat myös säännöllinen puhdistus ja tarvittava lämpöpumpun huolto.

Sopiiko Nilan EC kotiisi?

EC soveltuu kohteisiin, joissa on erillinen päälämmitys ja tarve koneelliselle tulo- ja poistoilmanvaihdolle sekä käyttöveden lämmitykselle. Ilmanvaihdon enimmäisilmavirta on 380 m³/h. Sopivuus varmistetaan suunniteltujen ilmamäärien ja käyttövesitarpeen perusteella, ei pelkän pinta-alan mukaan.

Vanhan laitteen tilalle asennettaessa tarkistetaan kanavisto, liitännät, eristys sekä asennus- ja huoltotila. Tarvitsetko apua valintaan tai vaihtoon? Tutustu poistoilmalämpöpumppujen asennus-, huolto- ja korjauspalveluihimme.

Nilan EC, EC9 vai EC9 SOL?

Nilan EC sopii erillisen päälämmitysjärjestelmän rinnalle. Siinä on ilmanvaihto, käyttöveden ja tuloilman lämmitys, aktiivinen tuloilman viilennys sekä SOL-energiakierukka vakiona.

Nilan EC9 sisältää lisäksi 9 kW:n sähkökattilan vesikiertoiseen lämmönjakoon. Perusmallissa ei ole SOL-energiakierukkaa.

Nilan EC9 SOL yhdistää EC9:n sähkökattilan ja SOL-energiakierukan. Se tarjoaa mahdollisuuden hyödyntää ulkoista lämmönlähdettä käyttöveden lämmityksessä.

Suoja-anodin huolto ennen vuotta 2015 toimitetuissa Nilan EC -malleissa

Ennen vuotta 2015 toimitetuissa Nilan EC -laitteissa suoja-anodi suojaa lämminvesivaraajaa korroosiolta. Anodin kunto tarkistetaan noin vuoden välein, ja se vaihdetaan paksuuden ollessa alle 1 cm. Tarkastus ja vaihto tehdään laitteen huolto-ohjeiden mukaisesti.

Tämä huoltotarve koskee vanhempia laitteita. Nykyisen Nilan EC:n ruostumaton varaajasäiliö ei tarvitse suoja-anodin vaihtoa.

Tutustu poistoilmalämpöpumppujen suoja-anodeihin ja varmista yhteensopivuus ennen tilaamista.

Tekniset tiedot
