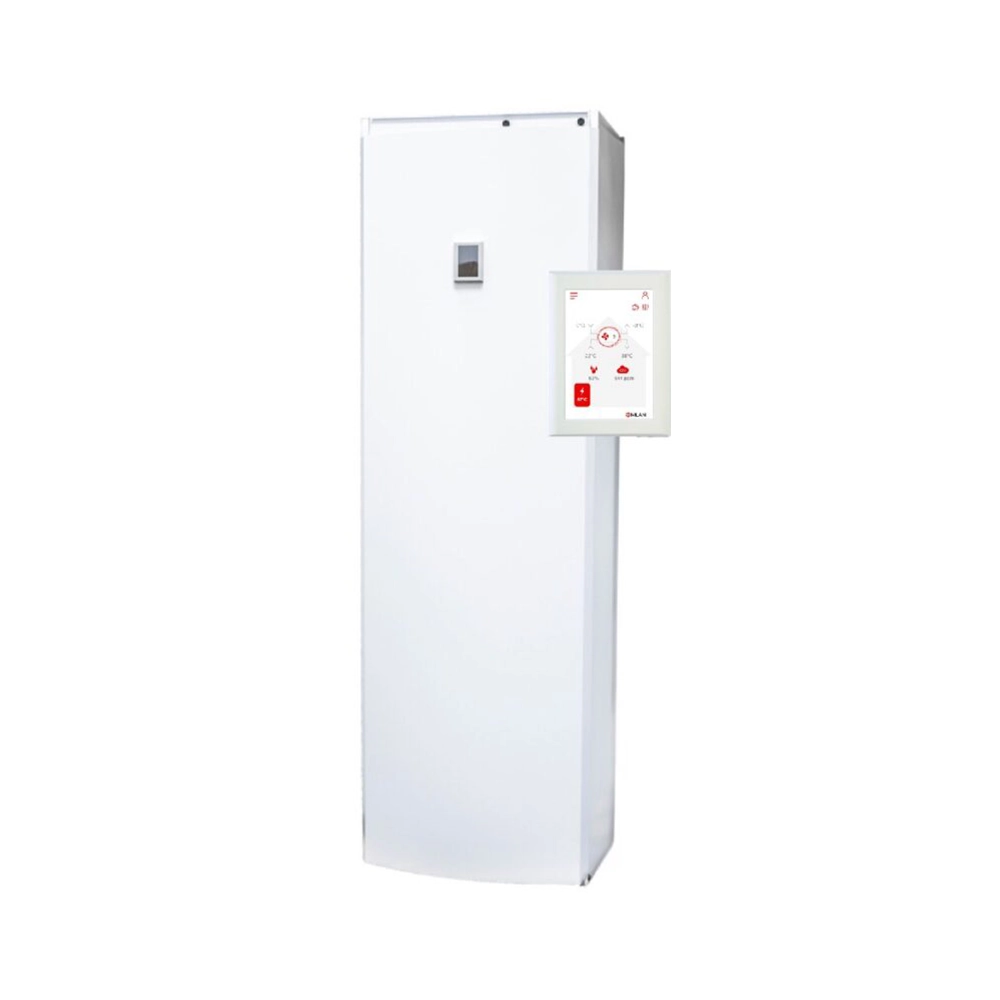

Nilan CUBE 5 – tehokas poistoilmalämpöpumppu saneeraukseen, käyttöveden ja kodin lämmitykseen

Nilan CUBE 5 on 5 kW invertteriohjattu poistoilmalämpöpumppu, joka hyödyntää kodista poistettavan ilman lämpöenergiaa käyttöveden ja vesikiertoisen lämmitysjärjestelmän lämmittämiseen. Se yhdistää poistoilmanvaihdon, käyttöveden lämmityksen ja kodin vesikiertoisen lämmityksen kompaktiin kokonaisuuteen.

Nilan suosittelee CUBE 5:tä erityisesti noin 55–170 m² saneerauskohteisiin, joissa on vesikiertoinen lämmönjako. Laite soveltuu valmistajan mukaan myös noin 4–5 hengen perheen tarpeisiin.

CUBE 5 on suunniteltu erityisesti vanhojen lämmitys- ja poistoilmaratkaisujen uudistamiseen. Se voidaan kytkeä vesikiertoiseen lattia- tai patterilämmitysjärjestelmään.

Kenelle Nilan CUBE 5 sopii?

Nilan CUBE 5 sopii erityisesti saneerattavaan omakotitaloon, jossa on huippuimuri tai vastaava ilmanpoisto sekä vesikiertoinen lämmönjakojärjestelmä.

Se on hyvä vaihtoehto esimerkiksi vanhan poistoilmalämpöpumpun, öljylämmityksen, huippuimurin tai lämminvesivaraajan tilalle, kun kohteen tekniset edellytykset täyttyvät.

Korvaa useita vanhoja poistoilmalämpöpumppuja

Nilan CUBE 5 soveltuu korvaavaksi ratkaisuksi muun muassa seuraaville poistoilmalämpöpumpuille:

• NIBE P310
• NIBE F370
• NIBE F750
• NIBE S735
• IVT 490
• Nilan VGU 180 EK
• Nilan VGU 250 EK9

CUBE 5 on siten varteenotettava vaihtoehto silloin, kun vanha poistoilmalämpöpumppu on tullut käyttöikänsä päähän ja tilalle halutaan nykyaikainen ratkaisu käyttöveden, poistoilmanvaihdon ja vesikiertoisen lämmityksen hoitamiseen.

Tehokas lämmöntalteenotto poistoilmasta

CUBE 5 ottaa tehokkaasti lämpöenergiaa talteen asunnosta poistettavasta lämpimästä sisäilmasta. Lämpöpumppu siirtää talteen otetun energian käyttöveden ja vesikiertoisen lämmitysjärjestelmän lämmittämiseen.

Näin poistoilman sisältämä energia saadaan hyötykäyttöön ennen kuin ilma johdetaan rakennuksesta ulos. Poistoilman lämmön hyödyntäminen voi pienentää rakennuksen lämmityksen energiankulutusta verrattuna ratkaisuun, jossa lämmin poistoilma johdetaan suoraan ulos ilman lämmöntalteenottoa.

CUBE 5:n lämmöntalteenotto on erittäin tehokas. Tästä johtuen laitteen jäteilmaputki on eristettävä huolellisesti koko matkaltaan, jotta kylmän jäteilman aiheuttama kondensoituminen ja muut kosteuteen liittyvät ongelmat voidaan ehkäistä. Jäteilmakanavan oikea eristys on tärkeä osa laitteen asianmukaista asennusta.

5 kW invertterilämpöpumppu ja SCOP 4,76

Nilan CUBE 5 on varustettu 5 kW invertteriohjatulla lämpöpumpulla, joka mukauttaa toimintaansa lämmitystarpeen mukaan.

Laitteen ilmoitettu SCOP-arvo on 4,76. SCOP eli lämmityksen kausihyötysuhde kuvaa lämpöpumpun energiatehokkuutta koko lämmityskauden aikana. Mitä korkeampi SCOP-arvo on, sitä energiatehokkaammin lämpöpumppu toimii määritellyissä mittausolosuhteissa.

CUBE 5:n tilojen lämmityksen energialuokka on A+ ja käyttöveden lämmityksen energialuokka A.

Ympäristöystävällisempi R290-kylmäaine

Nilan CUBE 5 käyttää uuden sukupolven R290-kylmäainetta eli propaania. R290 on erittäin energiatehokas kylmäaine, jonka ilmastoa lämmittävä vaikutus on hyvin pieni verrattuna moniin perinteisesti lämpöpumpuissa käytettyihin kylmäaineisiin.

R290:n hyvä termodynaaminen suorituskyky tukee lämpöpumpun energiatehokasta toimintaa ja tekee siitä pitkälle tulevaisuuteen soveltuvan kylmäaineratkaisun.

Vesikiertoiseen lattia- tai patterilämmitykseen

CUBE 5 kytketään kodin vesikiertoiseen lämmönjakojärjestelmään. Laite soveltuu sekä:

• vesikiertoiseen lattialämmitykseen
• vesikiertoiseen patterilämmitykseen

Kylmimpien ajanjaksojen lämmitystarvetta varten laitteessa on 6 kW sähköinen lisälämmitin rakennuksen lämmitykseen.

180 litran RST-varaaja käyttövedelle

CUBE 5:ssä on integroitu 180 litran ruostumattomasta teräksestä valmistettu lämminvesivaraaja.

Käyttöveden lämmitystä voidaan tarvittaessa täydentää 1,5 kW sähkövastuksella.

Valmistajan mukaan CUBE 5 soveltuu noin 4–5 hengen perheen tarpeisiin. Käyttöveden todelliseen riittävyyteen vaikuttavat esimerkiksi veden käyttötottumukset ja valitut lämpötila-asetukset.

Koneellinen poistoilmanvaihto

CUBE 5 huolehtii samalla rakennuksen koneellisesta ilmanpoistosta. Laite poistaa asunnosta kosteutta, hajuja ja epäpuhtauksia sisältävää ilmaa ja hyödyntää poistoilman sisältämää lämpöenergiaa ennen ilman johtamista ulos.

Laitteen suurin ilmavirta on 325 m³/h eli 90 l/s.

CUBE 5 on varustettu energiatehokkailla EC-puhaltimilla, G4 (EU3) -suodattimilla ja suodatinvahdilla.

Etäohjaus ja CTS 602 -ohjausjärjestelmä

Nilan CUBE 5:n toimintaa ohjataan CTS 602 -ohjausjärjestelmällä ja kosketusnäytöllisellä HMI-ohjauspaneelilla.

Laitteessa on internet-etäohjaus vakiona. CUBE 5 liitetään internetverkkoon verkkokaapelilla, minkä jälkeen laitteen toimintaa voidaan seurata ja ohjata etänä yhteensopivan etäohjausratkaisun kautta.

CTS 602 -ohjausjärjestelmä sisältää lisäksi RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirtoa Modbus RTU -protokollalla. Tämä mahdollistaa esimerkiksi etäohjauksen sekä CUBE 5:n kytkemisen markkinoilla oleviin yhteensopiviin taloautomaatiojärjestelmiin.

Modbus-yhteys tekee CUBE 5:stä hyvän vaihtoehdon myös kohteisiin, joissa lämmitys- ja ilmanvaihtojärjestelmä halutaan osaksi laajempaa rakennusautomaatiojärjestelmää.

Sähköliitäntä ja sulakevaatimus

Nilan CUBE 5 tarvitsee 3 × 400 V sähköliitännän, ja laitteen sulakevaatimus on 3 × 16 A.

Sähköliitäntä ja laitteen vaatima kaapelointi tulee toteuttaa määräysten mukaisesti pätevän sähköalan ammattilaisen toimesta.

Kompakti ratkaisu saneerauskohteeseen

CUBE 5:n mitat ovat 1973 × 600 × 675 mm (K × L × S), joten laite vie lattiatilaa suunnilleen korkean kaapin verran.

Kompakti rakenne helpottaa sijoittamista saneerauskohteisiin, joissa vanha lämmitys- tai poistoilmalämpöpumppuratkaisu halutaan uudistaa.

Huomioithan, että CUBE 5 ei sisällä rakennuksen lämmönjakojärjestelmää eikä ilmanvaihtokanavistoa.

Nilan CUBE 5 tekniset tiedot

• Lämpöpumppu: 5 kW invertterilämpöpumppu
• SCOP: 4,76
• Tilojen lämmityksen energialuokka: A+
• Käyttöveden lämmityksen energialuokka: A
• Lämminvesivaraaja: 180 l, ruostumaton teräs
• Lisälämmitys rakennukselle: 6 kW
• Käyttöveden lisävastus: 1,5 kW
• Suurin ilmavirta: 325 m³/h (90 l/s)
• Ohjausjärjestelmä: CTS 602
• Käyttöliittymä: HMI-kosketusnäyttö
• Etäohjaus: internet-etäohjaus vakiona
• Internet-yhteys: verkkokaapelilla
• Taloautomaatio: RS485 / Modbus RTU
• Puhaltimet: EC-puhaltimet
• Suodattimet: G4 (EU3)
• Suodatinvahti: kyllä
• Kylmäaine: R290
• Kanavalähtö: Ø 160 mm
• Putkiyhteet: 3/4″
• Kondenssivesiyhde: PVC Ø 20 × 1,5 mm
• Mitat (K × L × S): 1973 × 600 × 675 mm
• Paino: 140 kg
• Sähköliitäntä: 3 × 400 V, 50 Hz
• Sulakevaatimus: 3 × 16 A
• Maks. ottoteho: 11 kW
• Tiiveysluokka: IP31
• Asennuspaikan lämpötila: 0–40 °C
• Takuu: 3 vuotta
• Asennushuomio: jäteilmaputki eristettävä koko matkaltaan
