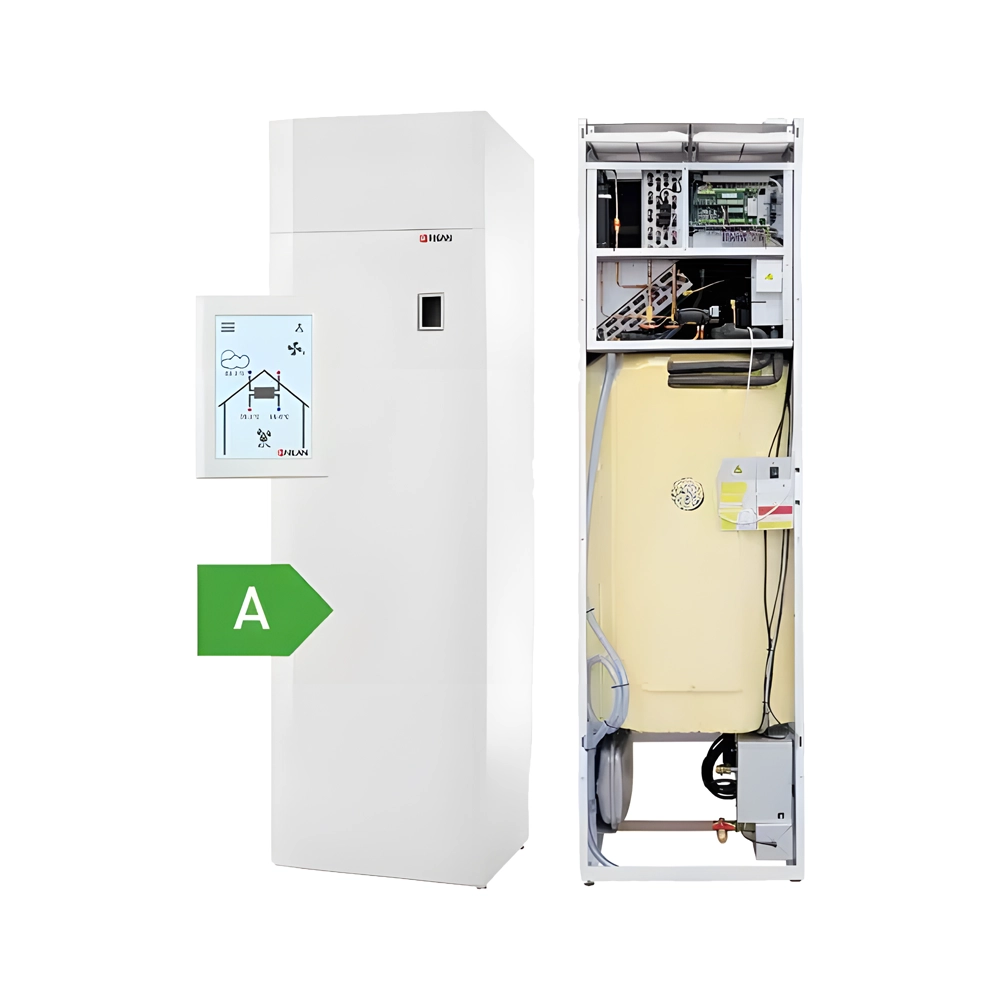

Poistoilmalämpöpumppu Nilan EC9 jäähdytyksellä ja sähkökattilalla

Järkevä tapa yhdistää hyvä sisäilma pieneen lämmityslaskuun on poistoilmalämpöpumppu Nilan EC9

Kutista lämpimän käyttöveden tuotto minimiin ja säästä asuntosi lämmityskustannuksissa.

Nilan EC9 poistoilmalämpöpumpussa on toimiva lämmöntalteenotto, ilmanvaihto tehokkaalla suodatuksella sekä 180 litran lämminvesivaraaja. Lisäominaisuuksina Nilan EC9 poistoilmalämpöpumpussa on jäähdytys, asunnon lämmitys tai aurinkolämpökierukka. Nilan EC9 poistoilmalämpöpumpussa on lämmönlähteenä nimensä mukaisesti talon oma poistoilma, josta saadaan vuodessa jopa 6000-10000 kWh ”ilmaista” energiaa.

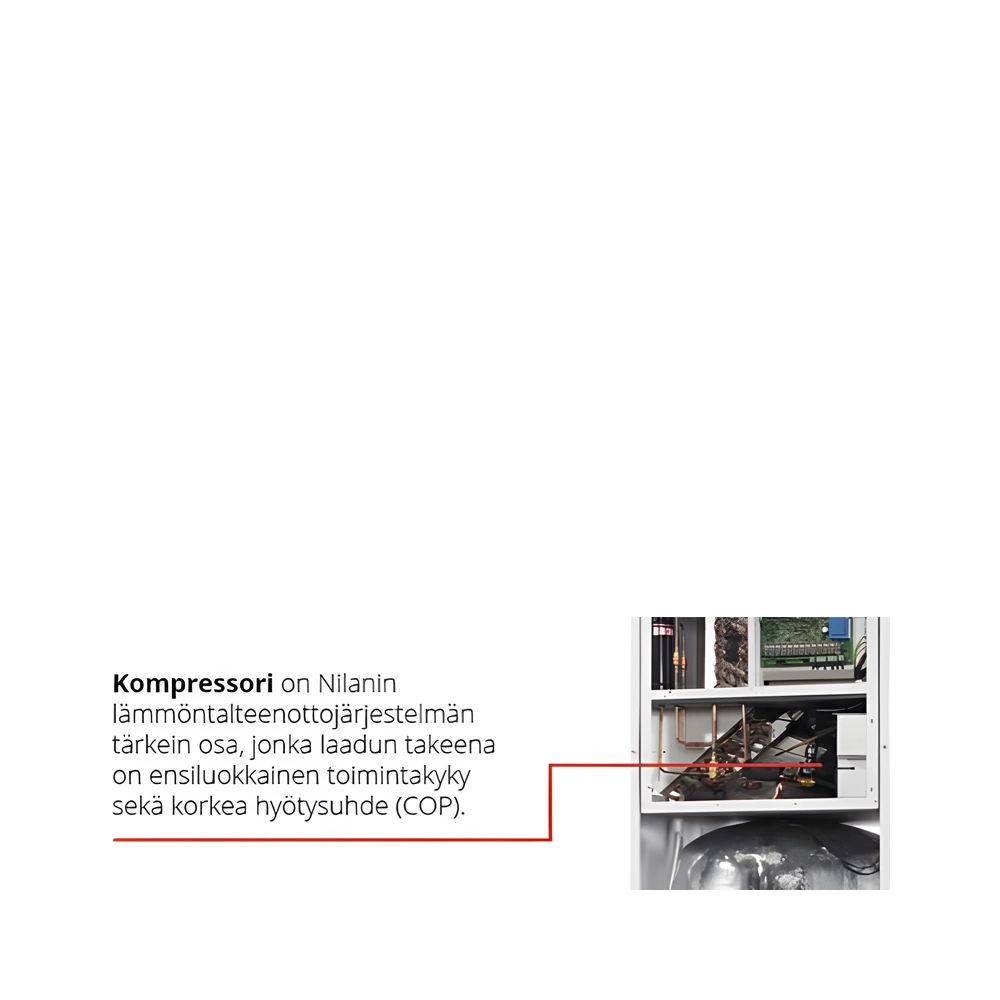

Käyttövesivaraajan kokoisella paketilla hoidetaan koko talon ilmanvaihto, lämmitys ja lämpimän käyttöveden tuotanto energiaa säästäen. Nilanin poistoilmalämpöpumppuun perustuva lämmön talteenotto tarkoittaa, että jokaista kompressorin käyttämää kilowattituntia kohti laitteella tuotetaan tuloilmaan jatkuvasti 3-4-kertaisesti lämpöä. Poistoilmalämpöpumpun hyötysuhde (COP) on huima 4,2 – jopa 30 % vastaavia laitteita tehokkaampi.

Järkevä tapa säästää energiaa uuden sukupolven Nilan EC9 poistoilmalämpöpumpulla, joka yhdistää lämmityksen, viilennyksen, ilmanvaihdon, lämminvesivaraajan ja lämpimän käyttöveden lämmityksen samaan laitteeseen. Sopii n. 55-190 m² uuteen tai vanhaan sähkölämmitystaloon. Lämmön talteenotto on toteutettu poistoilmalämpöpumpulla, joka ottaa ilmanvaihdon poistoilmasta lämmön talteen ja lämmittää sillä sekä käyttövettä että ilmanvaihdon raitisilmaa. Vertaa Nilan EC9 poistoilmalämpöpumpun hintaa erilliseen varaajaan, ilmanvaihtokoneeseen ja lämpöpumppuun -joista et erillisinä pysty edes saamaan samaa hyötyä, eli sekä tuloilman että käyttöveden lämmitystä lämpöpumpulla.

Poistoilmalämpöpumppu Nilan EC9 asunnon lämmittämiseen ja viilentämiseen

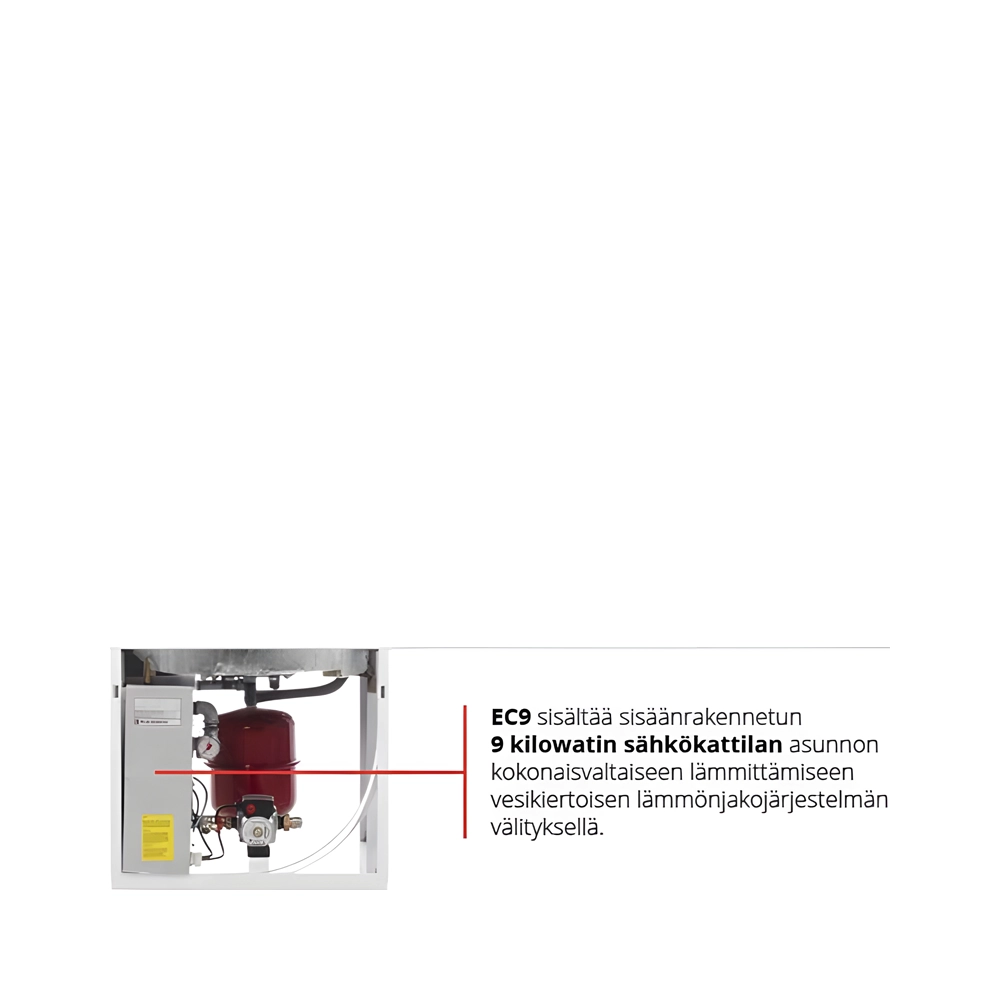

Nilan EC9 poistoilmalämpöpumppu sisältää vakio-ominaisuuksien lisäksi viilennyksen sekä sisäänrakennetun 9 kilowatin lämmitysyksikön (sähkökattila), joka kytketään asunnon vesikiertoiseen lämmönjakojärjestelmään (esim. lattialämmitys), jonka ansiosta poistoilmalämpöpumppu soveltuu päälämmönlähteeksi jopa 190 neliömetrin asuntoihin. Poistoilmalämpöpumppu soveltuu niin uudisrakennuksiin kuin remonttikohteisiin ja laitteen sisäinen lämmitysyksikkö soveltuu jopa päälämmönlähteeksi alle 190 m2:n tiloihin.

Poistoilmalämpöpumppu Nilan EC9 poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta Nilan EC9 poistoilmalämpöpumpulla talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen. Viilennysominaisuus tuottaa kesällä noin 6 – 8 astetta ulkoilmaa viileämpää tuloilmaa. Nilan EC9 poistoilmalämpöpumppu vie tilaa kaikkine ominaisuuksineen vain tavallisen kaapin verran. Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

Säästöä lämmityskuluissa markkinoiden hiljaisimmalla poistoilmalämpöpumpulla

Tehokkaan poistoilmalämpöpumpun, loistavan hyötysuhteen sekä sisäänrakennetun lämmitysyksikön avulla lämmität asunnon sekä käyttöveden todella edullisesti. Suurten kanavalähtöjen, suodattimien sekä poikkeuksellisen laadukkaiden komponenttiensa ansiosta poistoilmalämpöpumppu Nilan EC9 on myös markkinoiden hiljaisin.

Nilan EC9 poistoilmalämpöpumpun ominaisuuksia

• Aktiivinen lämmön talteenotto (LTO) ottaa poistoilman lämpöenergiaa talteen poistoilmalämpöpumpulla.
• Ilmanvaihto poistaa tunkkaisen ja kostean ilman asunnosta ja tuo tilalle lämmitettyä ja suodatettua raikasta ilmaa.
• Comfort -lämmitysyksikkö lämmittää tuloilmaa ja pienentää asunnon keskuslämmityksen energiakulutusta.
• Comfort -jäähdytys järjestelmä viilentää tuloilmaa suhteessa ulkolämpötilaan.
• Käyttöveden lämmitys tuottaa edullista käyttövettä poistoilmasta saatavalla energialla.
• Lämmityksessä poistoilmalämpöpumpun sisäänrakennettu 9 kilowatin sähkökattila lämmittää asuntoa vesikiertoisen lämmönjaon välityksellä.

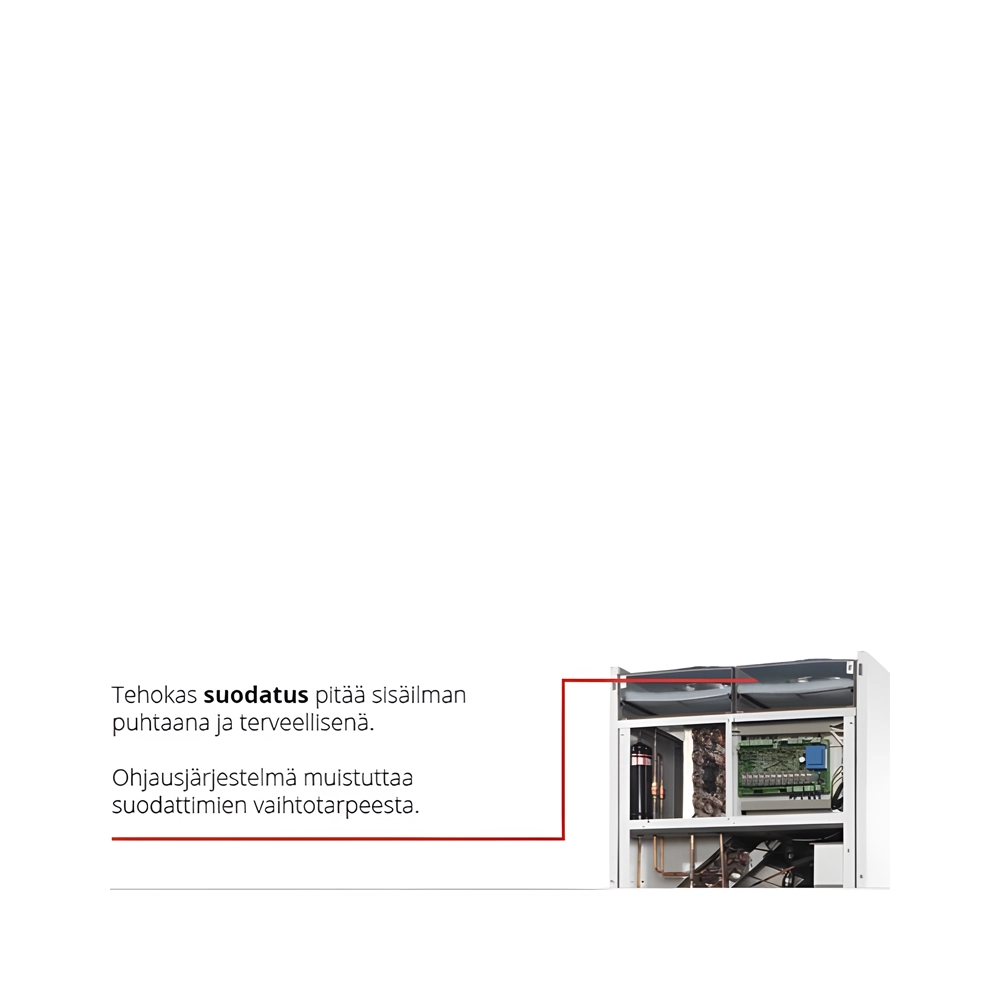

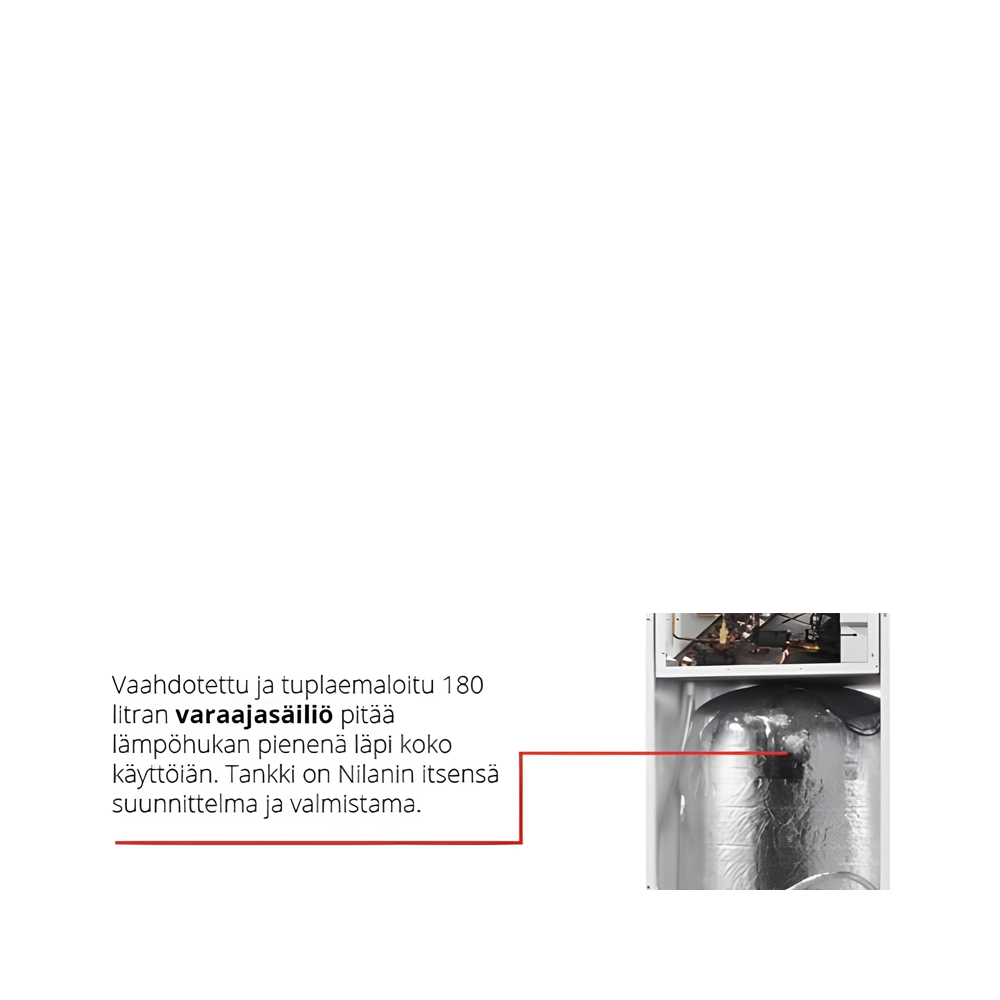

Vakiona poistoilmalämpöpumppu Nilan EC9 on varustettu 2014 lähtien CTS 602-ohjauksella (vanhemmissa malleissa CTS 600) ja käyttöpaneelilla, G4 (EU3) -suodattimilla, 180 litran lisävastuksella varustetulla lämminvesivaraajalla, lisälämmitysyksiköllä, tuloilman viilennyksellä sekä tehokkailla EC-puhaltimilla. Laitteessa on lisäksi suoja-anodi sekä suodatinvaihtohälytys.

Nilan EC9 poistoilmalämpöpumppuun on mahdollista asentaa Sol-aurinkokierukka.

Nilan EC9 poistoilmalämpöpumpun anturit mahdollistavat tarpeenmukaisen ilmanvaihdon ilman kosteuden sekä hiilidioksidipitoisuuden perusteella.

CTS 602 -ohjauspaneeli sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi etäohjauksen* sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin.

Nilan EC9 poistoilmalämpöpumpun uusitut ominaisuudet vuonna 2020

Vuoden 2020 uudistukset Nilanin suosituimpaan poistoilmalämpöpumppusarjaan: uusi graafinen HMI kosketusnäyttö, joka on erittäin helppokäyttöinen. Nilan EC9 poistoilmalämpöpumpun ruostumaton RST varaaja on huoltovapaa; käyttäjän ei tarvitse enää huolehtia säännöllisestä korroosiolta suojaavan anodin vaihdosta. Lisäksi Nilan EC9 poistoilmalämpöpumpun asennus tapahtuu entistä helpommin ja nopeammin teknisten parannusten ansiosta.

Nilan EC9 poistoilmalämpöpumpun suoja-anodin vaihtaminen ennen vuotta 2015 toimitettuihin malleihin

Nilan EC9 poistoilmalämpöpumpussa on suoja-anodi, joka suojaa varaajasäiliötä korroosiolta. Suoja-anodi on kuluva osa, joka on vaihdettava säännöllisesti ja sen kunto on tarkistettava omatoimisesti noin vuoden välein. Nilan EC9 poistoilmalämpöpumpun suoja-anodi on vaihdettava sen paksuuden ollessa alle 1 cm.

Aluksi viilennä lämminvesivaraajaa laskemalla kuumaa vettä parin minuutin ajan. Katkaise vedensyöttö varaajalle. Tyhjennä varaaja avaamalla lämminvesihanat ja odota, kunnes veden tulo loppuu. Muista sulkea hana, kun vettä ei enää tule. Taivuta uusi suoja-anodi valmiiksi mutkalle. Tiivistä suoja-anodin kierre tiivisteteipillä tai kitillä ja hampulla ennen asennusta. Katkaise laitteen virta laitteen virtakytkimestä ja sitten sähkökaapista. Avaa Nilan EC9 poistoilmalämpöpumpun alaosan kansi, suojaa kiertovesipumppu, lattia ja työalue valuvalta vedeltä. Suoja-anodi sijaitsee säiliön pohjassa. Avaa suoja-anodin yhde. Varaajasta tulee hieman vettä. Vedä vanha suoja-anodi ulos, työnnä uusi anodi tilalle, oikaise anodi varaajaan työnnettäessä. Sulje anodin yhde. Lopuksi: kuivaa valunut vesi, laita kansi paikalleen, palauta veden syöttö varaajalle, kytke virta sähkökaapista, kytke virta laitteen kytkimestä.

Suoja-anodin vaihtamisesta on myös video-ohje jonka voit katsoa ”Ohjeet, tiedostot ja videot” -välilehdeltä.

Suoja-anodit saa tilattua osoitteesta: www.nilan.fi
