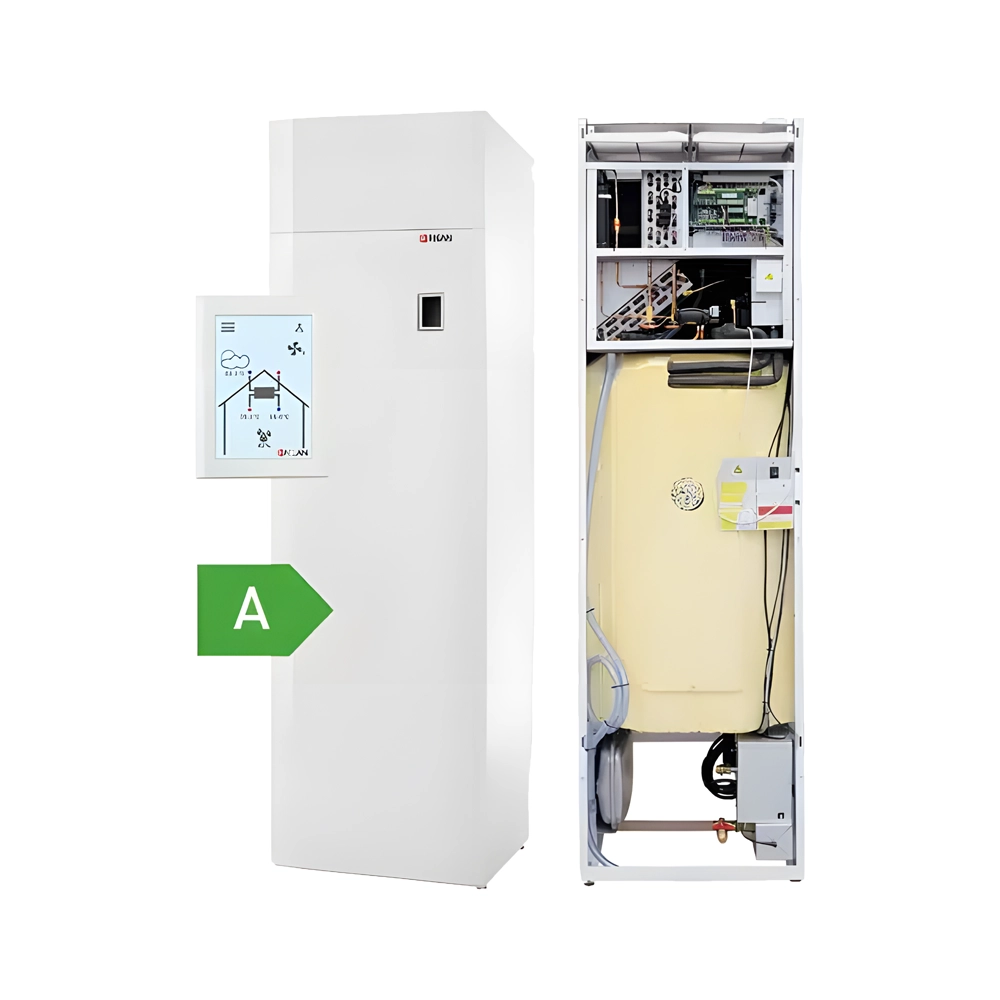

Poistoilmalämpöpumppu Nilan EC9 Sol -lisälämmönvaihtimella

Nilan EC9 SOL – poistoilmalämpöpumppu aurinkolämmön ja muiden lisälämmönlähteiden hyödyntämiseen

Nilan EC9 SOL yhdistää kodin ilmanvaihdon, poistoilman lämmöntalteenoton, lämpimän käyttöveden tuotannon ja aktiivisen tuloilman viilennyksen. Sisäänrakennettu 9 kW sähkökattila tuottaa lämpöä vesikiertoiseen lämmönjakoon, esimerkiksi lattialämmitykseen.

SOL-mallin erityisominaisuus on lämminvesivaraajan lisäenergiakierukka. Se mahdollistaa ulkoisen lämmönlähteen liittämisen käyttöveden lämmitykseen heti tai myöhemmin.

Hyödynnä aurinkolämpöä tai vesikiertoisen takan lämpöä

SOL-kierukkaan voidaan liittää esimerkiksi aurinkolämpökeräimet tai vesikiertoinen takka. Ulkoisen lämmönlähteen lämpö siirtyy kierukan kautta käyttöveteen ja voi vähentää veden lämmittämiseen tarvittavaa ostosähköä.

Hyöty riippuu lämmönlähteen tuottamasta energiasta ja lämpimän veden kulutuksesta. Liitännän toteutus sekä tarvittavat putkistot, pumput ja ohjaus suunnitellaan kohteen mukaan. SOL-kierukka tarjoaa liitäntämahdollisuuden; ulkoinen lämmönlähde muodostaa oman järjestelmänsä.

Kierukkaan liitetään lämpöä tuottavia aurinkolämpökeräimiä. Sähköä tuottavien aurinkopaneelien hyödyntäminen ei itsessään edellytä SOL-mallia.

Poistoilman lämmöntalteenotto ja vesikiertoinen lämmitys

Nilan EC9 SOL poistaa asunnosta kosteaa ja käytettyä ilmaa sekä tuo tilalle suodatettua ulkoilmaa. Lämpöpumppu ottaa poistoilmasta lämpöenergiaa talteen ja hyödyntää sitä käyttöveden sekä tuloilman lämmittämiseen.

Vesikiertoisen lämmönjaon lämmöntuotannosta huolehtii sisäänrakennettu 9 kW sähkökattila. Lämpöpumppu ei lämmitä lattialämmitysverkoston vettä, vaan sen tuottama lämpö käytetään käyttöveteen ja tuloilmaan.

Aktiivinen tuloilman viilennys kesällä

EC9 SOL voi tuottaa kesällä noin 6–8 °C ulkoilmaa viileämpää tuloilmaa, joka johdetaan huoneisiin ilmanvaihtokanaviston kautta. Viilennyksessä talteen otettu lämpö hyödynnetään samalla käyttöveden lämmittämiseen.

Lukema kuvaa ulkoilman ja tuloilman välistä lämpötilaeroa, ei huonelämpötilan laskua. Vaikutus sisälämpötilaan riippuu esimerkiksi ilmanvaihdon ilmamäärästä, auringonpaisteesta ja rakennuksen lämpökuormasta.

180 litran varaaja ja helppokäyttöinen ohjaus

Integroitu 180 litran ruostumaton lämminvesivaraaja varastoi käyttövettä kodin päivittäisiin tarpeisiin. Varaajassa on lisäksi sähkövastus. Nykyisen mallin varaajasäiliö ei tarvitse säännöllistä suoja-anodin vaihtoa.

Laitetta hallitaan HMI-kosketusnäytöllä ja CTS 602 -ohjausjärjestelmällä. Kosteusanturi mahdollistaa ilmanvaihdon ohjauksen sisäilman kosteuden perusteella. Hiilidioksidipitoisuuteen perustuva ohjaus on mahdollinen lisävarusteena saatavalla hiilidioksidianturilla.

Suodatinvaihtomuistutus auttaa huolehtimaan suodattimien kunnossapidosta. Laitteen toimintakuntoa ylläpidetään myös huolto-ohjeiden mukaisilla tarkastuksilla ja tarvittavalla lämpöpumpun huollolla.

Soveltuvuus uudis- ja saneerauskohteisiin

EC9 SOL soveltuvuus varmistetaan rakennuksen lämmitystehontarpeen, vesikiertoisen lämmönjaon ja suunniteltujen ilmanvaihdon ilmamäärien perusteella. Ilmanvaihdon enimmäisilmavirta on 380 m³/h. Pelkkä asunnon pinta-ala ei ratkaise laitteen sopivuutta.

Saneerauskohteessa tarkistetaan myös olemassa olevat liitännät, kanavisto ja asennustilan vaatimukset. Lämmönjakojärjestelmä ja ilmanvaihtokanavisto eivät sisälly tuotteeseen.

Tarvitsetko apua laitteen valintaan tai vaihtoon? Tutustu poistoilmalämpöpumppujen asennus-, huolto- ja korjauspalveluihimme.

EC9 SOL vai EC9-perusmalli?

Valitse EC9 SOL, jos suunnittelet ulkoisen lämmönlähteen hyödyntämistä käyttöveden lämmityksessä nyt tai tulevaisuudessa. Jos tällaista suunnitelmaa ei ole, EC9-perusmalli on luonteva valinta.

Molemmissa malleissa on sama lämpöpumppuyksikkö ja aktiivinen tuloilman viilennys. SOL-malli ei viilennä perusmallia tehokkaammin, eikä lisäenergiakierukka tuo lisähyötyä ilman siihen liitettyä lämmönlähdettä.

Suoja-anodin huolto ennen vuotta 2015 toimitetuissa Nilan EC9 SOL -malleissa

Ennen vuotta 2015 toimitetuissa Nilan EC9 SOL -laitteissa suoja-anodi suojaa lämminvesivaraajaa korroosiolta. Anodin kunto tarkistetaan noin vuoden välein, ja se vaihdetaan paksuuden ollessa alle 1 cm. Tarkastus ja vaihto tehdään laitteen huolto-ohjeiden mukaisesti.

Tämä huoltotarve koskee vanhempia laitteita. Nykyisen EC9 SOL ruostumaton varaajasäiliö ei tarvitse suoja-anodin vaihtoa.

Tutustu poistoilmalämpöpumppujen suoja-anodeihin ja varmista yhteensopivuus ennen tilaamista.
